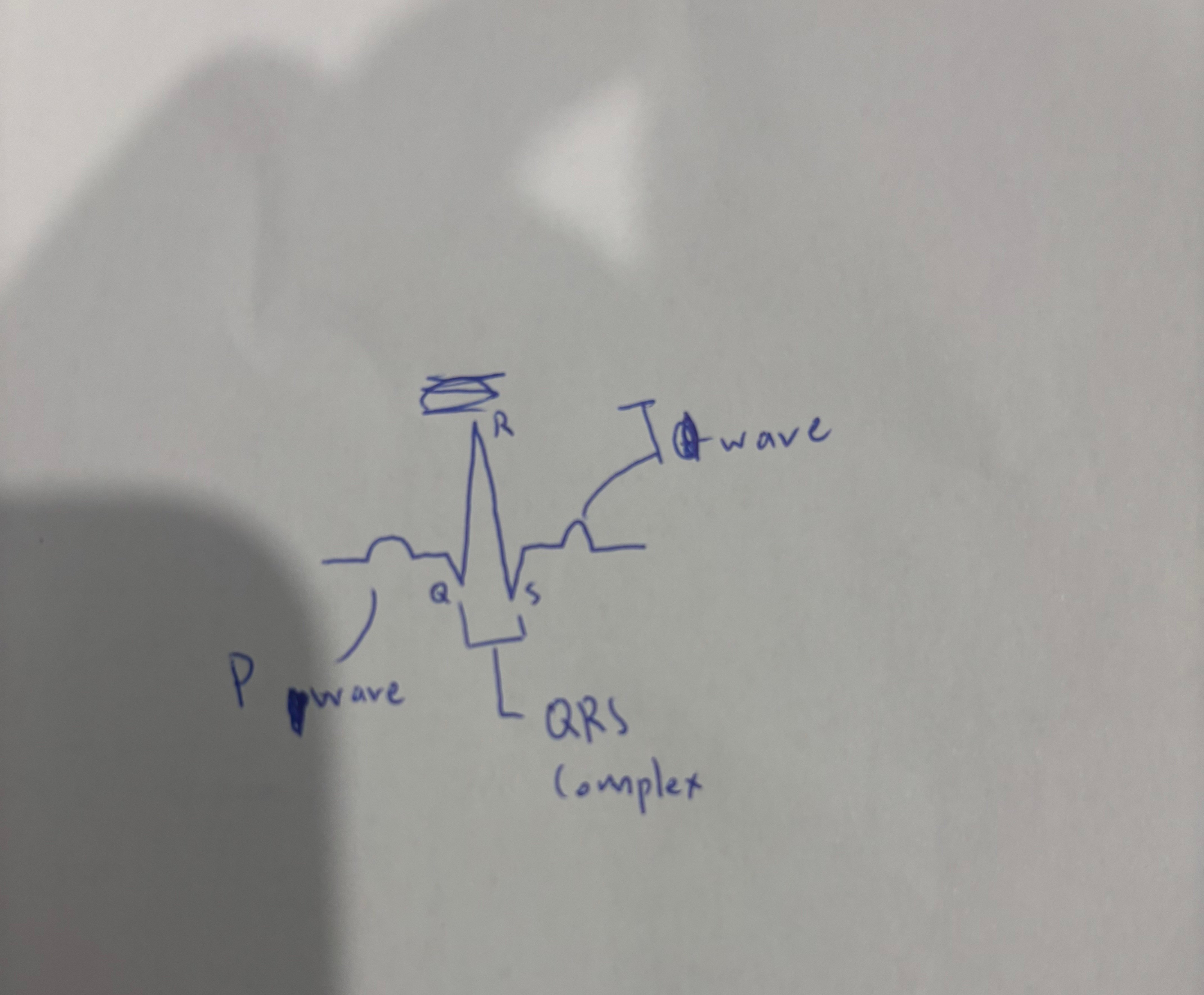

오늘은 심전도 기계에 대해 다뤄볼까 합니다. 그냥 선 여러개라 뭐가 뭔지 모르셨죠? 너무 긴글에 정신이 혼미해지실까봐 이건 짧게 가겠습니다. 일단 p q r s t라는 걸 알아야해요. 일단 이것들은 전기 신호인데요 사진 중에 제가 그린거를 보시면 뭐가 뭔지 나와 있어요.


뭐를 뜻하는지 짧은 표로 보여드리자면

P wave : 심방 수축 신호

QRS complex : 심실 수축 신호

T wave 심실 이완 신호

여기서 눈치채신 분들이 있겠죠. 그럼 심방 이완 신호는 어딨나요?

이거에 대한 답은 qrs complex에 가려져 있는 겁니다. 둘다 전기 신호인데 qrs complex 가 더 강해서 가려진거에요.


짧게 말하자면 이 3가지가 다 보이고 일정한 간격으로 일정한 높이라면 거의 건강하고 괜찮다 보시면 됩니다.

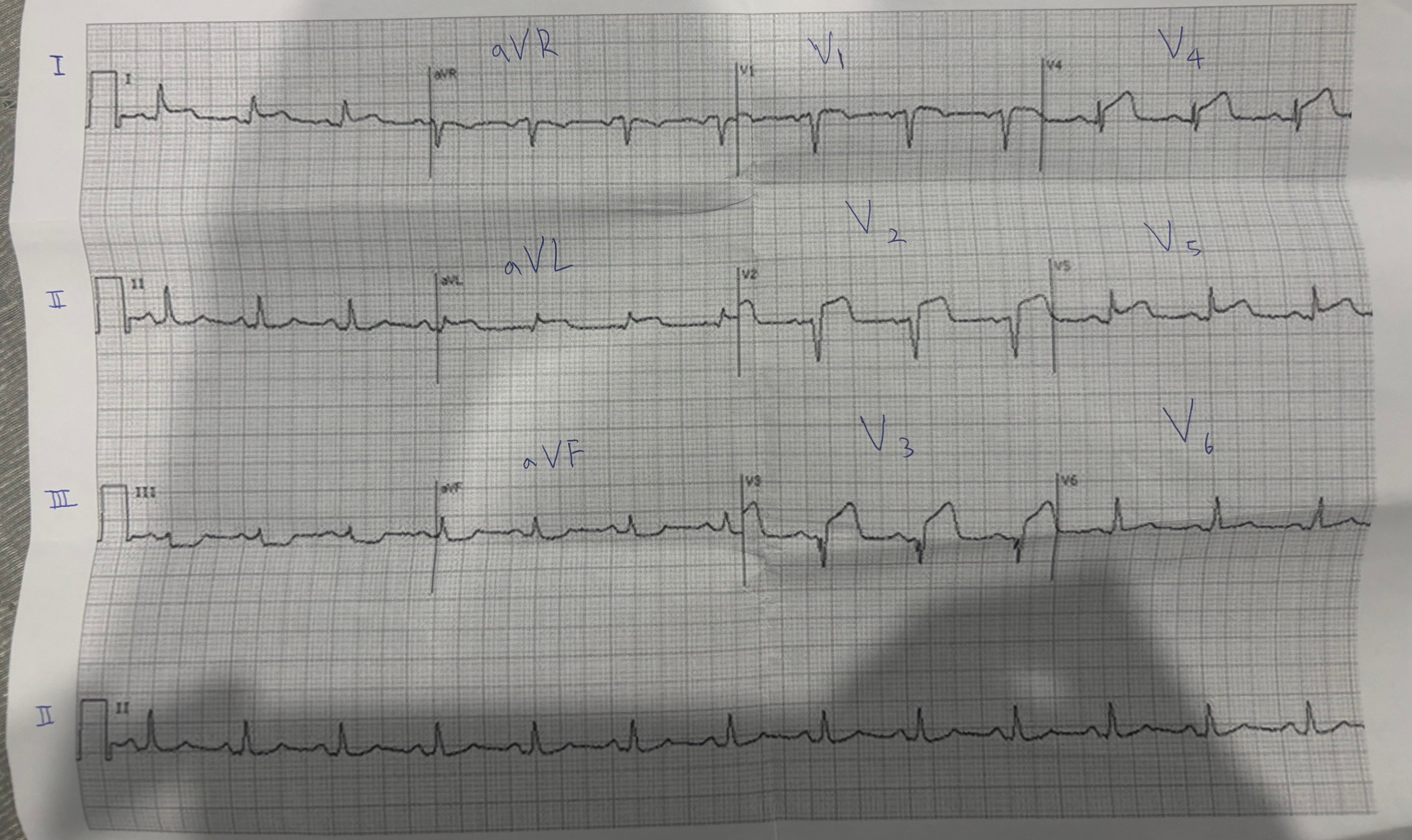

그리고 사진 맨 밑에 리듬 그 줄? 암튼 맨 밑에거 보시면 쭉 이어져서 있죠? 여기서 삐죽 튀어나온 부분 개수를 세시면 심박수를 알 수 있어요. 저게 총 10초 간의 일어난 일을 알려주는 거라 삐죽 튀어나온 부분(qrs) 곱하기 6 하시면 1분동안 얼마 뛰었는지 심박수가 나와요. 여기서는 78이죠? 성인 기준 60-100이면 정상이에요.


그리고 왠만한 것들은 lead II, 즉 사진에 보이는 로마숫자 II 를 보시면 됩니다. 두 군데가 있는데 하나는 일부분 하나는 10초동안을 나타낸거라 같은 거에요 그냥. 그냥 어떤 병이나 부정맥 같은 거 심전도 검색하시면 줄 하나만 제가 그린거처럼 대신 비정상적으로 보이는데, 그 로마 숫자 2인 부분에 대입해서 뭐 다른지 보시면 될거에요.


다른부분들은 뭔지 궁금하시다면 저것들이 전부 위치가 다르다? 라고 보시면 돼요. 궁금하신 분들을 위해 표를 만들어 드릴게요

중격 - V1, V2 - 좌전하행동맥

전벽 - V3, V4 - 좌전하행동맥

측벽 - V5, V6, I, aVL - 좌회선동맥

하벽 - II, III, aVF - 우관상동맥


참고로 이 친구 비정상이에요

잘 기억은 안나는데 보니까 st eleveation 즉 s랑 t사이 부분이 올라간거 같은데 심근경색이라 보시면 돼요.

다른 사진 더 보고 싶으시면 ecg라고 검색해보세요

짧게 하고 싶었는데 좀 길어졌네요;;


아 그리고 이렇다해서 무조건 정상은 아니니 방심하지 마시면 좋겠습니다. 아무래도 기초만 간단하게 정리한 거라 말 못한게 너무 많거든요
